11 Products
Brass Manifolds

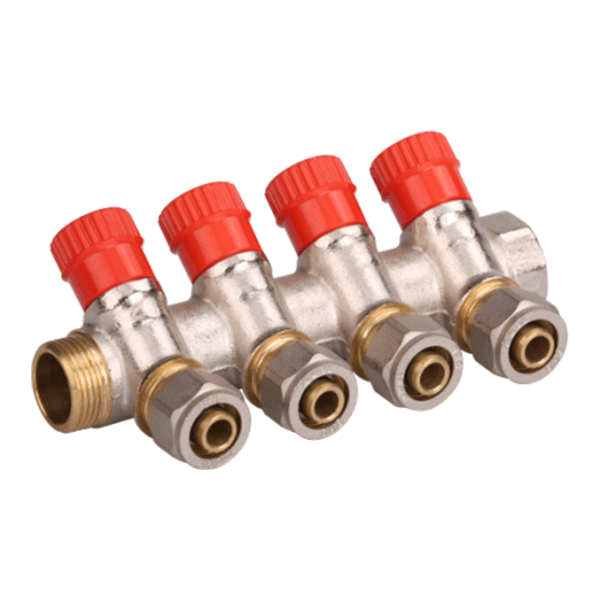

K-2201
K-2201
| REF | BRANCH NO: | 2 | 3 | 4 | 5 | 6 |
| K-2201-3/4”X1/2" | L(mm) | 90.5 | 126.5 | 162.5 | 198.5 | 234.5 |
| K-2201-1”X3/4” | L(mm) | 99.5 | 139.5 | 179.5 | 219.5 | 259 |
| REF | A | B | SW | H | B1 | L1 | H1 | G | G1 | G2 |
| K-2201-3/4”X1/2" | 36 | 26.5 | 31 | 37 | 28 | 47 | 26 | 3/4" | 3/4" | 1/2" |
| K-2201-1”X3/4” | 40 | 30 | 37 | 38 | 29.5 | 47 | 27.5 | 1" | 1" | 3/4" |
Brass Manifolds

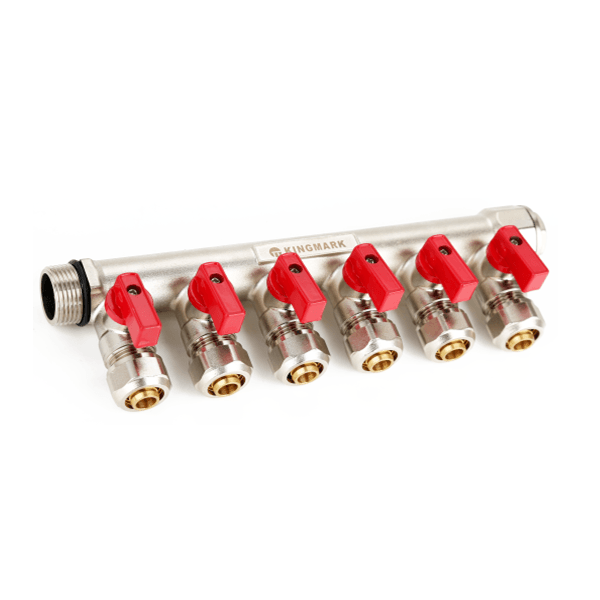

K-2202
K-2202
| REF | BRANCH NO: | 2 | 3 | 4 | 5 | 6 |
| K-2202-3/4”X1/2" | L(mm) | 85 | 121 | 157 | 193 | 229 |
| K-2202-1”X1/2” | L(mm) | 92 | 128 | 164 | 200 | 236 |
| REF | A | B | C | H | I | I1 | G | G1 | G2 |
| K-2202-3/4”X1/2" | 36 | 23.5 | 25.5 | 46 | 14 | 14 | 3/4" | 3/4" | 1/2" |
| K-2202-1”X1/2” | 36 | 27 | 29 | 49 | 17 | 17 | 1" | 1" | 1/2" |
Brass Manifolds

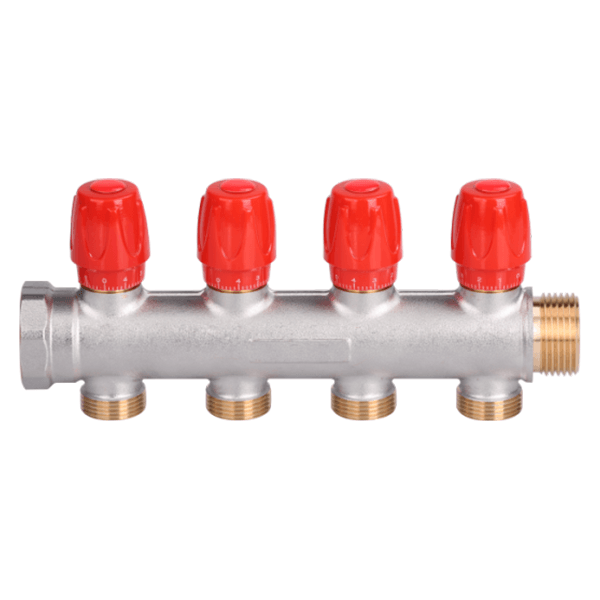

K-2203
K-2203
| REF | BRANCH NO: | 2 | 3 | 4 | 5 | 6 |
| K-2203-3/4”X1" | L(mm) | 119 | 169 | 219 | 269 | 319 |
| REF | A | B | C | H | I | I1 | G | G1 | G2 |
| K-2203-3/4”X1" | 50 | 34.5 | 34.5 | 68 | 17.5 | 18 | 1" | 1" | 3/4" |
Brass Manifolds

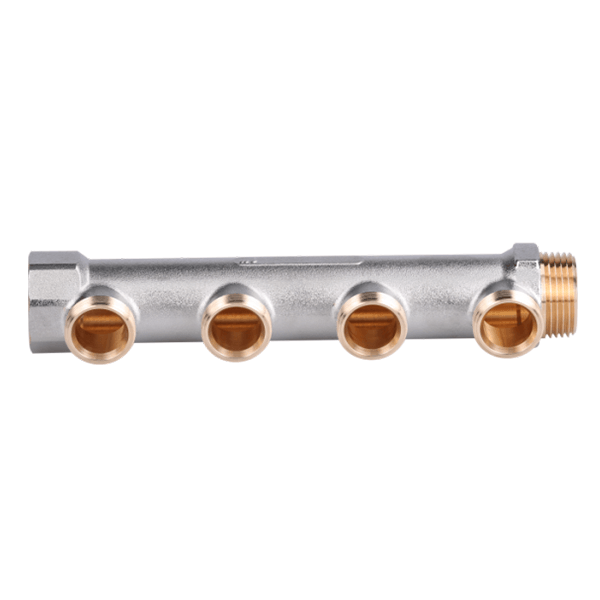

K-2204
K-2204
| REF | BRANCH NO: | 2 | 3 | 4 | 5 | 6 |
| K-2204-3/4”X1/2" | L(mm) | 98 | 148 | 198 | 248 | 298 |
| K-2204-1”X3/4" | L(mm) | 104.5 | 154.5 | 204.5 | 254.5 | 304.5 |
| REF | A | B | C | H | I | I1 | G | G1 | G2 |
| K-2204-3/4”X1/2" | 50 | 25 | 23 | 27.5 | 13.5 | 13.5 | 3/4" | 3/4" | 1/2" |
| K-2204-1”X3/4" | 50 | 26.5 | 28 | 31.5 | 15 | 16 | 1" | 1" | 3/4" |
Brass Manifolds

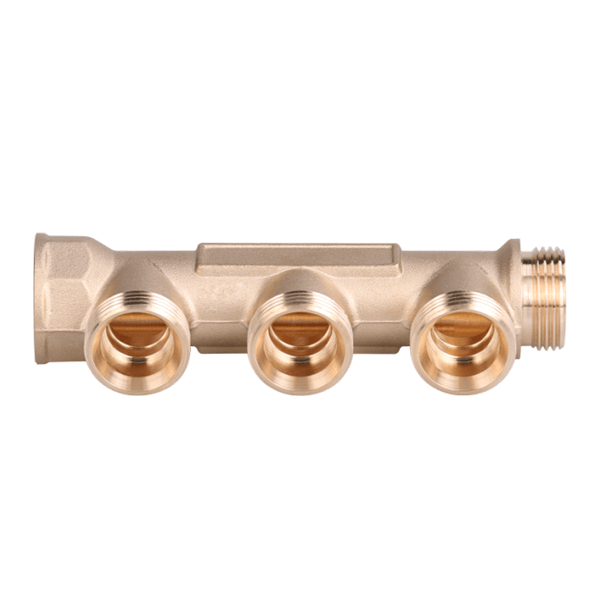

K-2205
K-2205
| REF | BRANCH NO: | 2 | 3 | 4 | 5 | 6 |
| K-2205-3/4”X1/2" | L(mm) | 91 | 131 | 171 | 211 | 251 |
| K-2205-3/4"X3/4" | L(mm) | 91 | 131 | 171 | 211 | 251 |
| K-2205-1”X3/4" | L(mm) | 91.5 | 131.5 | 171.5 | 211.5 | 251.5 |
| REF | A | B | C | H | I | I1 | G | G1 | G2 |
| K-2205-3/4”X1/2" | 40 | 25.5 | 25.5 | 27.5 | 13.5 | 11 | 3/4" | 3/4" | 1/2" |
| K-2205-3/4"X3/4" | 40 | 25.5 | 25.5 | 27.5 | 13.5 | 11 | 3/4"" | 3/4" | 3/4" |
| K-2205-1”X3/4" | 40 | 25 | 26.5 | 30.5 | 13.5 | 14 | 1" | 1" | 3/4" |
